Katana Fertigung: Thomas Purwin

Rohstoff


Um reproduzierbare Ergebnisse beim Härten zu bekommen, habe ich erst einmal aus alten Feilen kleinere „Test-Klingenrohlinge angefertigt. Die Wakizashi- und Katanarohlinge habe ich aus einem C45-Stahl gefertigt. Er hat einen Kohlenstoffgehalt von 0,45% was ungefähr dem Gehalt des Kernstahls – Shingane – entspricht. Nachdem die Form der Klinge soweit fertig gestellt wurde, dass sie gehärtet werden könnte, habe ich sie 2,5-3 mm tief aufgekohlt auf einen Kohlenstoffgehalt von 0,8% – das heißt, zusätzlichen Kohlenstoff in die Klingenoberfläche gebracht, um eine höhere Härte im Mantel und Schneidenbereich erzielen zu können. Es entspricht jetzt einem Kobuse-Aufbau mit einem harten, hochkohlenstoffhaltigen Mantelstahl – Kawagane – und einem zähen Kernstahl mit mittleren Kohlenstoffgehalt – Shingane -, aber ohne den Nachteil, dass beide Stähle miteinander im Feuer verschweißt werden mussten. Das Gefüge im Stahl ist homogen und nahtlos.

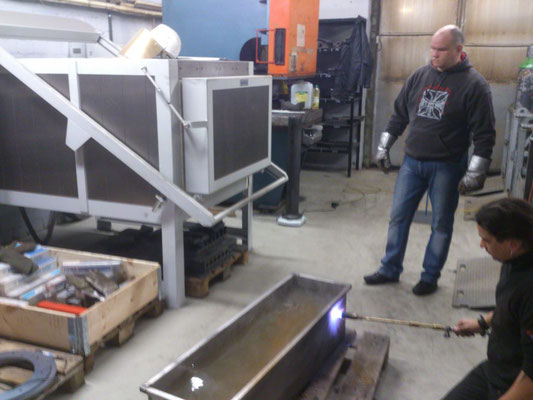

Härten
